Resposta rápida

Um sistema típico de exibição de centro de comando LED segue esta estrutura:

Fontes de dados → Rede e sistema de controle → Processamento de vídeo → LED Video Wall → Estações de trabalho do operador → Gerenciamento local e remoto

Um projeto confiável deve, portanto, considerar não apenas a densidade dos pixels e o tamanho da tela, mas tambémfontes de entrada, resolução de tela, processamento de vídeo, redundância de sistema, acesso remoto, manutenção e expansão futura.

Índice

1. O que é um sistema de exibição LED Command Center?

2. Como funciona a arquitetura do sistema?

3. Componentes principais de um sistema de exibição de sala de controle

4. Controle Local e Monitoramento Remoto

5. Como escolher a parede de vídeo LED

6. Processamento de vídeo e gerenciamento de múltiplas fontes

7. Aplicações Industriais

8. Confiabilidade e redundância da sala de controle

9. Manutenção frontal e facilidade de manutenção do sistema

10. Que informações os compradores devem fornecer?

11. Por que escolher uma video wall LED para um centro de comando?

12. Abordagem do projeto de exibição JunChen

13. Perguntas frequentes

14. Conclusão

1. O que é um sistema de exibição LED Command Center?

UmSistema de exibição de centro de comando LEDé uma solução de visualização de grande formato usada para exibir informações de múltiplas fontes em um ambiente de controle centralizado.

Pode ser usado para mostrar:

• Vídeo de vigilância em tempo real

• Informações de produção

• Status do equipamento

• Mapas

• Informações de alarme

• Painéis operacionais

• Videoconferências

• Informações SIG

• Informações de emergência

• Análise de dados

Ao contrário de uma tela convencional de sala de reunião, uma parede LED de centro de comando geralmente funciona por longos períodos e pode precisar exibir várias janelas independentes simultaneamente.

Isso significa que o projeto deve ser concebido como um sistema completo, em vez de selecionar apenas a tela LED.

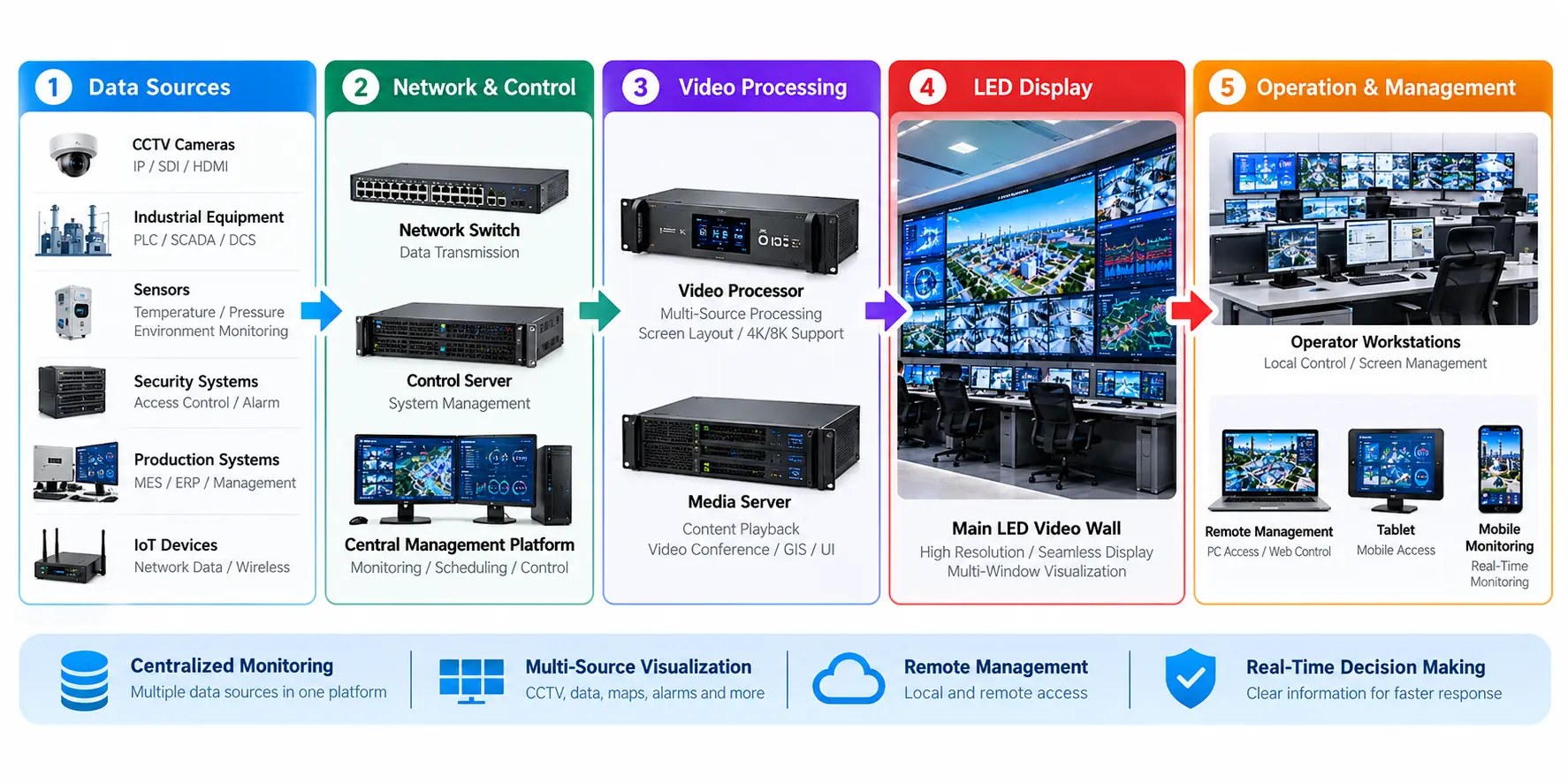

2. Como funciona a arquitetura do sistema?

A arquitetura básica pode ser dividida em quatro camadas.

Camada 1: Fontes de Dados e Sinais

As informações podem vir de:

Câmeras CFTV

Usado para monitoramento de segurança, vigilância de fábrica, monitoramento de tráfego ou proteção de perímetro.

Sistemas Industriais

O status do equipamento, as informações de produção e os dados operacionais podem vir de plataformas de gestão industrial existentes.

Computadores e estações de trabalho

Os operadores podem precisar exibir painéis, mapas, documentos, interfaces de software ou apresentações.

Servidores de mídia

Grandes centros de comando, centros de exposição e salas de controle de eventos podem usar servidores de mídia profissionais para conteúdo visual complexo.

Fontes de vídeo em rede

Câmeras IP e sistemas de vídeo baseados em rede também podem fazer parte do sistema de visualização.

Camada 2: Rede e Controle

As diferentes fontes de informação estão conectadas através da rede e infraestrutura de controle do projeto.

Dependendo do projeto, isso pode incluir:

• Comutadores de rede

• Servidores de controle

• Conversores de sinal

• Sistemas de matriz de vídeo

• Sistemas KVM

• Plataformas de gerenciamento central

A arquitetura exata depende da infraestrutura existente do cliente.

Para aplicações industriais, o sistema de display LED normalmente deve integrar-se à plataforma de monitoramento ou controle existente do cliente, em vez de substituir o próprio sistema de controle industrial.

Camada 3: Processamento de Vídeo

Antes que as informações cheguem à tela de LED, os sinais precisam ser processados ​​e organizados.

Um processador de vídeo profissional ou um splicer de video wall pode gerenciar:

• Múltiplas entradas

• Várias janelas de vídeo

• Dimensionamento de tela

• Comutação de sinal

• Imagem em imagem

• Gerenciamento multitela

• Predefinições

• Saída de grande resolução

Para projetos complexos, processadores como os sistemas modulares NovaStar série H podem ser usados ​​dependendo da resolução necessária, das entradas e da quantidade de camadas.

O processador converte múltiplas fontes no layout final mostrado na parede de LED.

Camada 4: Video Wall LED e gerenciamento de operadores

As informações finais são apresentadas no display LED principal.

Os operadores podem monitorar a exibição de:

• Estações de trabalho da sala de controle

• Computadores de engenharia

• Terminais de controle local

Quando o sistema mais amplo suporta operação remota, o pessoal autorizado também pode monitorar ou gerenciar partes do sistema através de computadores remotos ou terminais móveis.

A arquitetura final torna-se, portanto:

Fontes → Rede → Processamento → Parede de LED → Controle do Operador

3. Componentes principais de um sistema de exibição de sala de controle

Um projeto completo de exibição do centro de comando pode incluir vários componentes principais.

Componente	Função principal
Parede de vídeo LED	Plataforma de visualização principal
Processador de vídeo	Processamento de sinal e layout da tela
Sistema de envio	Envia vídeo processado para placas receptoras de LED
Computador de controle	Configuração e operação diária
Comutador de rede	Conecta dispositivos de rede
Servidor de mídia	Reprodução de conteúdo profissional
Estações de trabalho do operador	Monitoramento e gerenciamento diário
Equipamento de backup	Melhora a confiabilidade do sistema

A configuração exata deve ser determinada pelo projeto e não copiada de outra sala de controle.

Um pequeno centro de monitoramento escolar e um grande centro de comando de uma instalação de energia podem usar paredes de LED, mas seus requisitos de sistema podem ser completamente diferentes.

4. Controle Local e Monitoramento Remoto

Uma tendência importante nos centros de comando modernos é combinaroperação local com monitoramento remoto.

Controle local

Os operadores dentro da sala de controle podem gerenciar diretamente:

• Layouts de exibição

• Fontes de vídeo

• Predefinições

• Brilho

• Status da tela

• Troca de conteúdo

Este é normalmente o principal método operacional para centros de comando importantes.

Monitoramento Remoto

Dependendo da arquitetura de rede e da política de segurança do cliente, funções selecionadas do sistema também podem ser monitoradas remotamente.

Por exemplo:

• Status do equipamento

• Exibir status

• Status da fonte de entrada

• Alarmes

• Informações de integridade do sistema

O acesso remoto pode ser útil para suporte técnico e gerenciamento de vários locais.

No entanto, os projetos industriais e governamentais podem ter requisitos rigorosos de segurança cibernética. O acesso remoto deve, portanto, ser concebido de acordo com as políticas de TI e de segurança do cliente.

5. Como escolher o video wall LED

A exibição correta do LED depende de vários fatores.

Distância entre pixels

Para centros de comando, os visualizadores geralmente ficam relativamente próximos da tela.

As opções comuns de pitch fino podem incluir:

• P0.9

• P1.2

• P1.5

• P1.8

• P2

A escolha correta depende de:

Distância de visualização + tamanho da tela + resolução necessária + orçamento

Uma distância de pixel menor fornece mais pixels na mesma área física, mas também aumenta o custo do projeto e os requisitos de processamento.

Para obter uma explicação mais ampla sobre a seleção de tela, consulte:

Como escolher o display LED certo para o seu negócio
https://www.jcdisplay.com/how-to-choose-the-right-led-display

Tamanho da tela

O display do centro de comando deve ser grande o suficiente para que os operadores leiam informações importantes em suas posições de trabalho.

As dimensões da tela devem ser baseadas em:

• Tamanho da sala de controle

• Distância de visualização

• Número de operadores

• Janelas de conteúdo obrigatórias

• Resolução

• Espaço disponível na parede

Uma tela muito grande não é automaticamente melhor.

O objetivo é tornar as informações críticas claramente visíveis sem criar áreas de exibição desnecessárias.

Resolução

A resolução total do LED é calculada por:

Resolução horizontal = largura da tela ÷ densidade de pixels

Resolução vertical = altura da tela ÷ densidade de pixels

Para salas de controle complexas, a resolução é especialmente importante porque muitas janelas de informações podem aparecer simultaneamente.

Um processador e um sistema de controle devem então ser selecionados de acordo com a contagem total final de pixels.

6. Processamento de vídeo e gerenciamento de múltiplas fontes

Muitos centros de comando precisam exibir diversas fontes de sinal ao mesmo tempo.

Por exemplo:

CCTV + Mapa GIS + Dashboard de Produção + Sistema de Alarme + Videoconferência

Um processador de vídeo adequado pode organizar essas fontes como janelas independentes na parede de LED.

Especificações importantes do processador incluem:

• Máximo de canais de entrada

• Capacidade máxima de saída

• Carregamento total de pixels

• Número de camadas

• Resoluções suportadas

• Capacidade de entrada 4K/8K

• Transmissão óptica

• Capacidade de backup

É por isso que o processador deve ser selecionadodepois que a resolução da tela LED e os requisitos de conteúdo forem confirmados.

O processador deve corresponder ao projeto – e não o contrário.

7. Aplicações Industriais

Salas de controle de subestações

Um centro de comando de subestação pode precisar combinar vigilância, informações de equipamentos, mapas, alarmes e painéis operacionais.

Uma grande parede de LED fornece uma plataforma visual centralizada para os operadores.

Estações de Tratamento de Água

As instalações de tratamento de água podem usar telas de LED na sala de controle para visualizar:

• Estado da planta

• Câmeras de segurança

• Informações do processo

• Monitoramento de bomba

• Informações de alarme

• Mapas do site

O objetivo é dar aos operadores uma visão geral clara das operações da planta.

Instalações Energéticas

Os projectos energéticos envolvem frequentemente grandes locais e múltiplos sistemas de monitorização.

Os displays LED do centro de comando podem fornecer visualização centralizada para:

• Dados operacionais

• Segurança

• Monitoramento de equipamentos

• Informações de produção

• Resposta de emergência

Parques Industriais Químicos

As instalações químicas podem exigir monitoramento contínuo em diversas áreas operacionais.

A parede de vídeo LED pode integrar informações de plataformas de monitoramento e gerenciamento existentes em um ambiente de exibição centralizado.

A confiabilidade do sistema e a visibilidade da informação tornam-se particularmente importantes neste tipo de aplicação.

Grandes fábricas industriais

Um centro de comando de fábrica pode usar uma parede de LED para exibir:

• Status de produção

• Monitoramento de equipamentos

• Câmeras de fábrica

• Informação de qualidade

• Metas de produção

• Uso de energia

• Informações logísticas

Isso fornece às equipes de gerenciamento uma visão geral operacional centralizada.

Grandes eventos esportivos

Grandes eventos esportivos podem exigir salas de controle dedicadas para:

• Segurança do local

• Monitoramento de câmera

• Operações de eventos

• Radiodifusão

• Gerenciamento de multidões

• Coordenação de emergência

As videowalls de LED podem ajudar os operadores a visualizar vários sistemas simultaneamente.

Escolas e Campi

Os centros de comando do campus podem integrar:

• Câmeras de segurança

• Controle de acesso

• Mapas do campus

• Informações de emergência

• Monitoramento de instalações

Uma parede de LED centralizada pode melhorar a eficiência do monitoramento de vários edifícios.

Centros de Comando Hospitalar

Os hospitais podem usar sistemas de visualização centralizados para:

• Segurança

• Instalações

• Gestão de emergência

• Painéis operacionais

• Coordenação multidepartamental

As informações exatas mostradas dependem dos sistemas existentes e dos requisitos de privacidade do hospital.

Monitorização Agrícola e Florestal

Grandes projetos agrícolas ou florestais podem combinar:

• Imagens da câmera

• Sensores ambientais

• Mapas

• Informações meteorológicas

• Avisos de incêndio

• Dados de localização

Os centros de monitorização de incêndios florestais são uma aplicação particularmente forte porque os operadores podem necessitar de visualizarMapas GIS, imagens de câmera e informações de alerta simultaneamente.

8. Confiabilidade e redundância da sala de controle

Um centro de comando pode funcionar durante muitas horas todos os dias e algumas instalações críticas requerem operação contínua.

Portanto, a confiabilidade deve ser considerada durante o projeto do sistema.

Possíveis considerações incluem:

• Fontes de vídeo de backup

• Sistemas de envio de backup

• Sistemas de energia redundantes

• Backup de sinal

• Redundância de rede

• Módulos LED sobressalentes

• Cartões de recebimento sobressalentes

• Monitoramento remoto de status

Nem todo projeto requer o mesmo nível de redundância.

Um showroom comercial e um centro de controle industrial de missão crítica não deveriam usar exatamente a mesma estratégia de confiabilidade.

9. Manutenção frontal e facilidade de manutenção do sistema

A manutenção é especialmente importante quando o display LED é instalado diretamente contra a parede da sala de controle.

Por esta razão, muitos monitores de sala de controle de pitch fino usammanutenção frontal.

Os técnicos podem acessar:

• Módulos LED

• Recebendo cartões

• Fontes de alimentação

• Componentes internos

da frente da tela.

Isto pode reduzir a quantidade de espaço de serviço necessário atrás da parede de LED e facilitar a manutenção futura.

Antes de selecionar a estrutura LED, os compradores devem perguntar:

Como será substituído um módulo, placa receptora ou fonte de alimentação após a instalação da parede?

10. Que informações os compradores devem fornecer?

Antes de solicitar uma solução LED para centro de comando, prepare as seguintes informações:

Requisitos de exibição

• Largura e altura de parede disponíveis

• Distância de visualização

• Tamanho de tela necessário

• Distância de pixel preferida

• Resolução necessária

Requisitos de sinal

• Número de computadores

• Número de câmeras

• Fontes HDMI/DP/SDI/IP

• Número de janelas simultâneas

• Requisitos de fonte 4K ou 8K

Requisitos do sistema

• Controle local

• Monitoramento remoto

• Transmissão de fibra óptica

• Redundância

• Horário de funcionamento

• Manutenção dianteira ou traseira

Informações do projeto

• Indústria

• Local de instalação

• Desenhos da sala de controle

• Destino de entrega

• Requisitos de instalação

Quanto mais completas as informações do projeto, mais precisamente o display LED e o processador podem ser configurados.

11. Por que escolher uma video wall LED para um centro de comando?

A tecnologia LED oferece diversas vantagens para visualização do centro de comando.

Superfície de exibição perfeita

Ao contrário das paredes de vídeo LCD convencionais, os displays de LED não possuem painéis grandes que dividam a imagem.

Tamanho de tela flexível

O display pode ser projetado de acordo com as dimensões de parede disponíveis.

Passo fino de pixel

A moderna tecnologia LED de densidade fina pode fornecer alta densidade de pixels para salas de controle com visualização próxima.

Várias janelas de conteúdo

Combinado com um processador de vídeo profissional, a tela pode exibir diversas fontes simultaneamente.

Manutenção Modular

Módulos e componentes individuais podem receber manutenção sem substituir o display completo.

12. Abordagem do projeto de exibição JunChen

Para projetos de centro de comando,Exibição JunChenconcentra-se na camada de visualização de LED e na sua integração com o sistema de controle mais amplo do cliente.

Nossa sequência de planejamento do projeto é:

Aplicativo → Distância de visualização → Tamanho da tela → Distância de pixel → Resolução → Fontes de sinal → Processador de vídeo → Manutenção → Instalação

Em vez de recomendar uma tela LED com base apenas no preço por metro quadrado, o requisito de visualização completa deve ser considerado primeiro.

Para projetos complexos, o JunChen Display pode coordenar o display LED, o processador e a configuração de controle de display relacionada com o integrador de sistema do cliente ou a equipe de engenharia do projeto.

Esta abordagem é adequada para:

Subestações • Usinas de Água • Instalações de Energia • Parques Químicos • Fábricas • Instalações Esportivas • Escolas • Hospitais • Agricultura • Monitoramento Florestal

13. Perguntas frequentes

O que é um sistema de exibição de centro de comando LED?

É um sistema de visualização centralizado que utiliza uma grande parede de vídeo LED para exibir informações de múltiplas fontes, como câmeras, computadores, plataformas de monitoramento e sistemas operacionais.

Qual densidade de pixel é adequada para uma sala de controle?

As densidades finas de pixels, como P0.9–P2, são comumente consideradas para ambientes de visualização próxima, mas a escolha correta depende da distância de visualização, do tamanho da tela, da resolução e do orçamento.

Uma parede de LED pode exibir múltiplas fontes?

Sim. Um processador de vídeo profissional ou um splicer de video wall pode organizar múltiplas fontes de entrada em janelas independentes em um display LED.

Um display LED de centro de comando pode ser monitorado remotamente?

O monitoramento remoto pode ser possível dependendo do processador, da plataforma de gerenciamento e da arquitetura da rede. O acesso deve seguir os requisitos de TI e segurança cibernética do cliente.

A manutenção frontal é recomendada?

Para telas de LED instaladas próximas a uma parede, a manutenção frontal costuma ser mais prática porque os módulos e componentes internos podem ser acessados ​​pela frente.

Que informações são necessárias antes de projetar o sistema?

Forneça as dimensões da sala, tamanho da tela, distância de visualização, fontes de sinal, janelas de conteúdo necessárias, resolução, horário de funcionamento e requisitos de instalação.

O JunChen Display fornece o sistema de controle industrial completo?

JunChen Display concentra-se noDisplay LED e subsistema de visualização. Para SCADA, automação industrial, segurança cibernética ou outros sistemas de controle especializados, a solução LED deve ser coordenada com o integrador de sistemas qualificado do cliente.

14.Conclusão

Um profissionalSistema de exibição de centro de comando LEDnão deve ser projetado selecionando primeiro uma tela de LED.

O melhor processo é:

Entenda o aplicativo → Identifique fontes de dados → Determine o tamanho e a resolução da tela → Selecione Processamento de vídeo → Controle e monitoramento de projeto → Planeje manutenção e redundância

A parede de vídeo LED torna-se então a plataforma central de visualização conectando múltiplas fontes e ajudando os operadores a ver informações críticas com mais clareza.

Para subestações, estações de tratamento de água, instalações de energia, parques químicos, grandes fábricas e outros projetos de centros de comando, a solução mais valiosa não é necessariamente a tela maior ou a menor densidade de pixels.

É o sistema que fornece a combinação certa de:

Visibilidade + Resolução + Gerenciamento Multifonte + Confiabilidade + Capacidade de Manutenção + Capacidade de Expansão

Planejando um Centro de Comando LED?

Enviar JunChen Exibir o seu:

Tamanho da sala de controle + tamanho da tela de LED + distância de visualização + densidade de pixel + fontes de sinal + janelas necessárias + destino

Podemos recomendar uma configuração de parede de vídeo LED e processamento de vídeo adequada para o seu projeto.

Exibição JunChen
Tecnologia de exibição JunChen de Guangzhou Co., Ltd.

WhatsApp:+86 188 1890 1997
E-mail:admin@ledscreenwholesale.com
Site:www.jcdisplay.com
