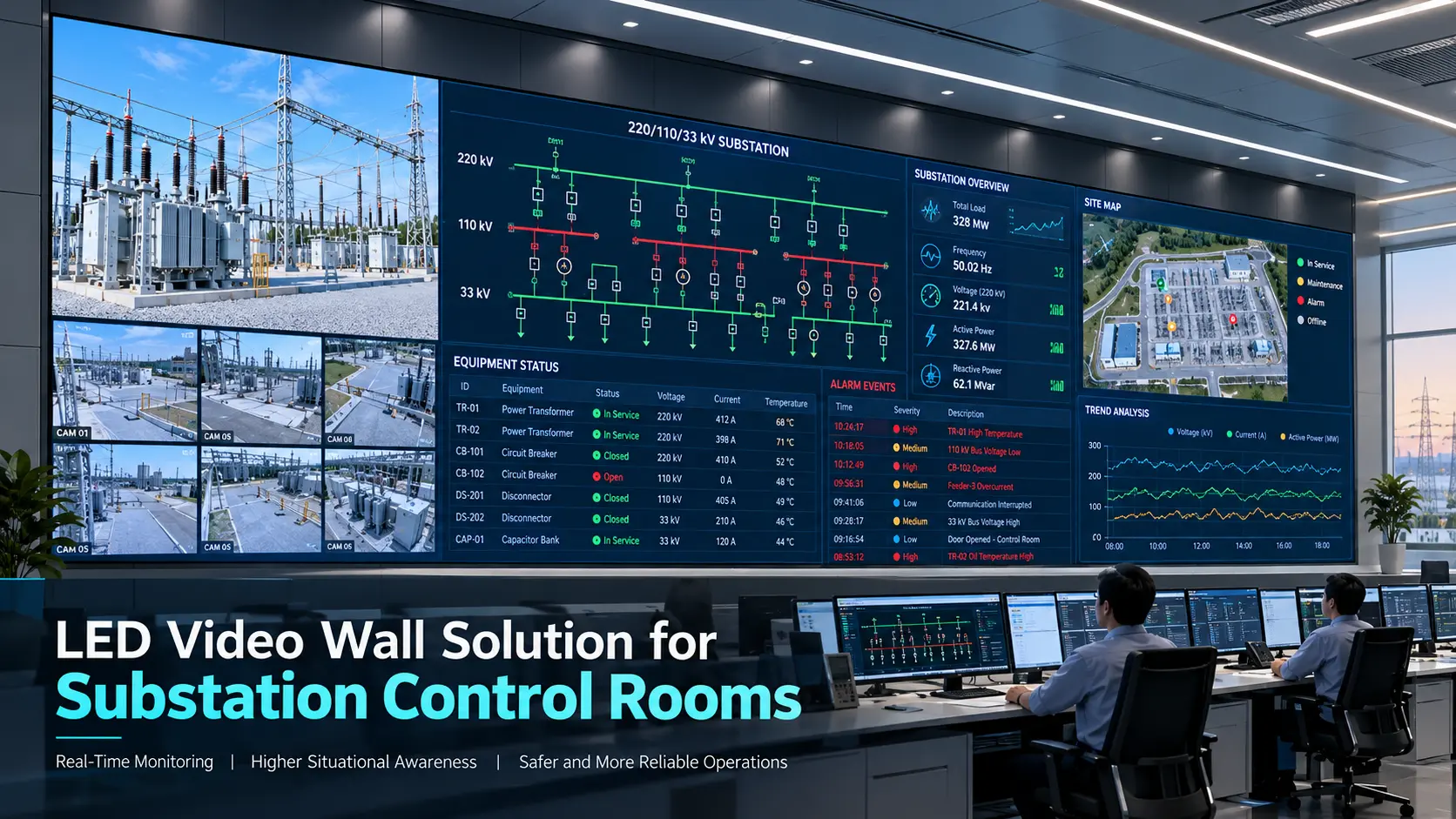

حل جدار الفيديو LED لغرف التحكم في المحطات الفرعية

تعتمد المحطات الفرعية الحديثة على عرض معلومات سريع ودقيق ومركزي.

يحتاج المشغلون إلى مراقبة أنظمة متعددة في نفس الوقت، بما في ذلكمنصات SCADA وكاميرات المراقبة وأجهزة الإنذار وحالة المعدات والرسوم البيانية الكهربائية ومنحنيات الاتجاه والخرائط ومعلومات الإرسال. في العديد من المشاريع، لم تعد الشاشات التقليدية أو جدران الفيديو LCD كافية لتوفير الحجم والاستمرارية والمرونة المطلوبة للإشراف الفعال.

هذا هو المكان الذيحل جدار الفيديو LED لغرف التحكم في المحطات الفرعيةتصبح ذات قيمة عالية.

يساعد جدار الفيديو LED المصمم بشكل صحيح المشغلين على رؤية المعلومات الهامة بشكل أكثر وضوحًا، والاستجابة بسرعة أكبر للظروف غير الطبيعية، وإدارة المزيد من الإشارات في بيئة عرض مركزية واحدة.

إجابة سريعة

عادةً ما يتم تصميم جدار الفيديو LED لغرفة التحكم في المحطات الفرعية لتوفير:

• التصور المركزي لأنظمة SCADA والمراقبة
• عرض في الوقت الحقيقي للإنذارات والمخططات الكهربائية وحالة المعدات
• عرض متعدد المصادر من أجهزة الكمبيوتر والكاميرات ومنصات الشبكة
• مشاهدة سلسة بدون حواف LCD
• عملية موثوقة لساعات طويلة
• حجم شاشة مرن يعتمد على أبعاد غرفة التحكم
• الصيانة الأمامية لتسهيل الخدمة
• بنية قابلة للتوسيع للترقيات المستقبلية

ولذلك ينبغي اختيار الحل الصحيح على أساسحجم الغرفة، مسافة المشاهدة، دقة الشاشة، عدد مصادر الإشارة، متطلبات المعالج، طريقة الصيانة وتوقعات الموثوقية.

---

جدول المحتويات

1. ما هو جدار الفيديو LED لغرفة التحكم في المحطات الفرعية؟
2. لماذا تحتاج المحطات الفرعية إلى تصور مركزي كبير
3. ما هي المعلومات التي يتم عرضها عادة؟
4. بنية النظام الأساسية
5. كيفية اختيار جدار الفيديو LED المناسب
6. معالجة الفيديو وإدارة المصادر المتعددة
7. متطلبات الموثوقية لغرف التحكم في المرافق
8. الصيانة الأمامية وإمكانية الخدمة
9. سيناريوهات التثبيت الشائعة
10. ما يجب على المشترين تأكيده قبل الطلب
11. لماذا يعتبر LED أفضل من طرق العرض التقليدية؟
12. نهج حل العرض JunChen
13. التعليمات
14. خاتمة

---

1. ما هو جدار الفيديو LED لغرفة التحكم في المحطات الفرعية؟

أغرفة التحكم في المحطات الفرعية جدار الفيديو LEDهو نظام عرض كبير يستخدم لتصور أنواع متعددة من المعلومات التشغيلية في بيئة مراقبة مركزية.

يتم تثبيته عادةً في:

• مراكز توزيع المرافق
• غرف التحكم بمحطات الطاقة الفرعية
• مراكز الرصد
• غرف إدارة الشبكة
• مراكز التشغيل الكهربائية

جدار LED ليس مخصصًا فقط لعرض صورة واحدة بملء الشاشة. في معظم المشاريع الحقيقية، يتم استخدامه لعرض نوافذ محتوى متعددة في نفس الوقت، مثل:

• واجهة سكادا
• المخططات الكهربائية ذات الخط الواحد
• قوائم الإنذار
• يغذي كاميرات المراقبة
• حالة تشغيل المعدات
• سجلات الأحداث
• مخططات الاتجاه
• شاشات الإرسال
• خرائط
• نوافذ الاتصالات في حالات الطوارئ

نظرًا لأن المحطات الفرعية غالبًا ما تعمل لساعات طويلة وتحتاج إلى رؤية مستمرة، فيجب تصميم نظام العرض من أجل ذلكالوضوح والموثوقية وسهولة الخدمة.

---

2. لماذا تحتاج المحطات الفرعية إلى تصور مركزي كبير

يجب على مشغلي المحطات الفرعية مراقبة الأنظمة المختلفة في وقت واحد. عندما يتم فصل المعلومات عبر العديد من شاشات العرض الأصغر، يصبح الوعي الظرفي العام أضعف.

يساعد جدار الفيديو LED المركزي الكبير على تحسين الرؤية من خلال جمع البيانات المهمة معًا في مكان واحد.

تشمل الفوائد الرئيسية ما يلي:

التعرف على المعلومات بشكل أسرع

يمكن للمشغلين رؤية المعلومات الأساسية من جميع أنحاء الغرفة دون التبديل بين شاشات صغيرة متعددة.

أفضل مقارنة متعددة المصادر

يمكن وضع أنظمة مختلفة جنبًا إلى جنب، مثل:

SCADA + CCTV + لوحة إنذار + مخطط الشبكة + معلومات الإرسال

تحسين الاستجابة لحالات الطوارئ

في الظروف غير الطبيعية أو حالات الإنذار، يساعد جدار LED الكبير المشغلين على تحديد المشكلات بسرعة أكبر وتنسيق الاستجابات بشكل أكثر كفاءة.

تخطيط عرض أكثر مرونة

يمكن تعديل ترتيب العرض وفقًا للوردية أو المهمة أو نوع الحادث أو متطلبات المشروع.

على سبيل المثال، أثناء التشغيل العادي، قد يعرض الجدار نظرة عامة على المعدات ومنحنيات الاتجاه ومخططات الشبكة. أثناء وقوع حادث، قد يتحول إلى نوافذ الإنذار وموجزات الكاميرا والتعليمات التشغيلية.

---

3. ما هي المعلومات التي يتم عرضها عادة؟

عادةً ما يحتاج جدار فيديو غرفة التحكم في المحطات الفرعية إلى دمج المعلومات من منصات متعددة.

يتضمن محتوى العرض المشترك ما يلي:

واجهات SCADA ومراقبة الطاقة

وقد تشمل هذه حالة المعدات وظروف التبديل والمعلمات الكهربائية ومعلومات التحكم.

المخططات ذات الخط الواحد

غالبًا ما تكون الرسوم البيانية ذات الخط الواحد أو الرسوم البيانية للنظام من بين أهم العناصر المرئية في بيئات المرافق لأنها تظهر العلاقة التشغيلية للمعدات والدوائر.

معلومات التنبيه والحدث

يجب أن تكون قوائم الإنذارات ورسائل التحذير وسجلات الأحداث مرئية بوضوح للمشغلين.

خلاصات الدوائر التلفزيونية المغلقة

قد يتم عرض الكاميرات الأمنية والتشغيلية لمراقبة المحيط أو مراقبة المعدات أو مراجعة الحوادث.

منحنيات الاتجاه وتقارير البيانات

قد يلزم عرض الجهد أو التيار أو درجة الحرارة أو اتجاهات الأداء الأخرى بمرور الوقت.

نظم المعلومات الجغرافية أو خرائط الموقع

بالنسبة لمواقع المرافق الأكبر حجمًا، قد تساعد الخرائط المشغلين على فهم الظروف الميدانية أو مواقع المعدات.

الاتصالات أو إرسال النوافذ

قد تعرض بعض غرف التحكم أيضًا شاشات التنسيق أو معلومات الإرسال الداخلي أو محتوى الاجتماع.

هذا هو السبب في أنه يجب دائمًا تخطيط جدار LED للمحطة الفرعية على أنهمنصة التصور متعددة المصادر، وليس مجرد شاشة.

---

4. بنية النظام الأساسية

يتبع حل جدار الفيديو LED النموذجي للمحطة الفرعية هذا المنطق:

مصادر البيانات ← التحكم / طبقة الشبكة ← معالجة الفيديو ← جدار فيديو LED ← إدارة المشغل

مصادر البيانات

قد تشمل هذه:

• أجهزة كمبيوتر SCADA
• محطات العمل الهندسية
• أنظمة الدوائر التلفزيونية المغلقة
• إرسال أجهزة الكمبيوتر
• أنظمة الإنذار
• منصات الشبكة
• الخوادم
• أنظمة اتصالات الطوارئ

التحكم / طبقة الشبكة

يتم ربط الإشارات والبيانات من خلال:

• مفاتيح الشبكة
• أجهزة الكمبيوتر السيطرة
• معدات توزيع الإشارة
• منصات الإدارة
• أنظمة KVM أو المصفوفة عند الحاجة

طبقة معالجة الفيديو

يكون المعالج أو جهاز ربط جدار الفيديو مسؤولاً عن:

• قبول مدخلات إشارة متعددة
• تحجيم وترتيب النوافذ
• إدارة الإعدادات المسبقة
• تبديل التخطيطات
• إرسال التكوين النهائي إلى جدار LED

طبقة جدار الفيديو LED

تصبح شاشة LED سطح التصور المركزي للمشغلين في الغرفة.

والنتيجة هي حل عرض مرن وقابل للتطوير ومناسب لكل من غرف التحكم الجديدة ومشاريع الترقية.

---

5. كيفية اختيار جدار الفيديو LED المناسب

أفضل جدار LED ليس دائمًا أصغر درجة بكسل أو أكبر شاشة.

يجب أن يعتمد الاختيار الصحيح على ظروف المشروع الفعلية.

درجة البكسل

عادةً ما تكون غرف التحكم في المحطات الفرعية عبارة عن بيئات ذات رؤية قريبة، لذلك غالبًا ما يُفضل استخدام مصابيح LED ذات درجة الصوت الدقيقة.

قد تشمل الخيارات الشائعة ما يلي:

• ص0.9
• ص1.2
• ص1.5
• ص1.8
• ص2

يعتمد الاختيار النهائي على:

مسافة المشاهدة + حجم الغرفة + تفاصيل المحتوى + الميزانية

إذا احتاج المشغلون إلى قراءة المخططات وجداول البيانات والنصوص بوضوح، يصبح الحل مهمًا للغاية.

حجم الشاشة

يجب أن تكون الشاشة كبيرة بما يكفي ليظل كل المحتوى الرئيسي قابلاً للقراءة من مواقع المشغل.

يجب تحديد حجم الشاشة من خلال:

• أبعاد الجدار
• مسافة المشاهدة
• عدد المشغلين
• عدد النوافذ المتزامنة
• تعقيد المحتوى
• تخطيط الغرفة

دقة

غالبًا ما تعرض غرفة التحكم في المحطات الفرعية نصوصًا صغيرة ورسومًا بيانية والعديد من النوافذ في وقت واحد. وبسبب هذا، ينبغي التخطيط لدقة LED الإجمالية بعناية.

تعمل الشاشة ذات الدقة العالية بشكل عام على تحسين إمكانية القراءة عندما يجب عرض مصادر معلومات متعددة في وقت واحد.

سطوع

غرف التحكم هي مساحات داخلية، لذا ليس من الضروري وجود درجة سطوع عالية للغاية. يجب أن يكون التركيز على:

• مشاهدة مريحة
• جودة صورة موحدة
• أداء لون مستقر
• تقليل التعب البصري أثناء نوبات العمل الطويلة

---

6. معالجة الفيديو وإدارة المصادر المتعددة

يعد معالج الفيديو أحد أهم الأجزاء في نظام حائط LED للمحطة الفرعية.

في العديد من المشاريع، تحتاج الشاشة إلى عرض المحتوى من عدة مصادر في نفس الوقت.

على سبيل المثال:

واجهة SCADA + مخطط أحادي الخط + CCTV + قائمة إنذار + شاشة إرسال

يجب أن يدعم المعالج المناسب:

• قنوات إدخال متعددة
• عرض متعدد النوافذ
• التبديل مسبقا
• سعة بكسل كبيرة
• عملية مستقرة
• تكوين النسخ الاحتياطي المحتمل
• التكامل مع نظام التحكم LED

بالنسبة لغرف التحكم الأكثر تعقيدًا، قد تكون منصة المعالجة المعيارية أكثر ملاءمة من معالج الإدخال الثابت البسيط.

وهذا مهم بشكل خاص عندما يتوسع المشروع في المستقبل.

---

7. متطلبات الموثوقية لغرف التحكم في المرافق

تتطلب بيئات المحطات الفرعية عملية موثوقة. في كثير من الحالات، من المتوقع أن يعمل نظام العرض في غرفة التحكم لفترات طويلة كل يوم.

قد تشمل اعتبارات الموثوقية ما يلي:

• وحدات LED مستقرة وبطاقات الاستقبال
• إمدادات الطاقة عالية الجودة
• نظام تحكم موثوق
• إدارة جيدة للحرارة
• تخطيط قطع الغيار
• مدخلات النسخ الاحتياطي أو استراتيجية المعالج
• طاقة زائدة أو تصميم إشارة عند الاقتضاء
• مراقبة حالة واضحة لفرق الصيانة

لا ينبغي التعامل مع غرفة التحكم في المرافق كمشروع عرض للبيع بالتجزئة.

يجب أن يكون التركيز على:

الاستقرار التشغيلي + استمرارية الخدمة + قابلية الصيانة

وهذا غالبًا ما يكون أكثر أهمية من مجرد تخفيض سعر الشراء الأولي.

---

8. الصيانة الأمامية وإمكانية الخدمة

يتم تثبيت معظم جدران LED الخاصة بغرفة التحكم بالقرب من الجدار، لذلك قد يكون الوصول إلى الصيانة من الخلف محدودًا.

لهذا السبب،صيانة أماميةغالبا ما يفضل.

من خلال الصيانة الأمامية، يستطيع الفنيون خدمة ما يلي:

• وحدات LED
• استلام البطاقات
• إمدادات الطاقة
• المكونات الداخلية

من الجزء الأمامي من الشاشة.

وهذا يوفر العديد من المزايا:

• مطلوب مساحة خدمة خلفية أقل
• سهولة التركيب في غرف التحكم المدمجة
• وصول أسرع للصيانة
• تطبيق عملي أفضل على المدى الطويل

قبل الطلب، يجب على المشترين التأكد من كيفية استبدال الوحدات والمكونات الداخلية بعد التثبيت.

---

9. سيناريوهات التثبيت الشائعة

يمكن تركيب جدران LED للمحطة الفرعية بتخطيطات مختلفة اعتمادًا على تصميم الغرفة.

شاشة عرض الصيانة الأمامية المثبتة على الحائط

مناسبة للعديد من غرف التحكم الداخلية حيث يتم تثبيت الشاشة مباشرة على الحائط.

جدار مراقبة مركزي كبير

يُستخدم عندما تتطلب غرفة التحكم سطح عرض مهيمن مرئيًا لمشغلين متعددين.

غرفة الإرسال والمراقبة المشتركة

في بعض المشاريع، قد يحتاج جدار LED إلى خدمة المراقبة في الوقت الفعلي واستخدام الاجتماعات أو التنسيق في بعض الأحيان.

الترقية من جدار فيديو LCD الموجود

قد تتم ترقية المحطة الفرعية التي كانت تستخدم جدران فيديو LCD سابقًا إلى LED للحصول على عرض سلس وخيارات حجم أكثر مرونة.

---

10. ما يجب على المشترين تأكيده قبل الطلب

قبل طلب عرض الأسعار، يجب على المشتري إعداد المعلومات التالية.

معلومات الغرفة والعرض

• عرض الجدار والارتفاع المتاح
• مسافة المشاهدة
• حجم الشاشة المستهدف
• درجة البكسل المفضلة
• دقة الشاشة المطلوبة

متطلبات الإشارة

• عدد أجهزة الكمبيوتر
• عدد مصادر الدوائر التلفزيونية المغلقة
• متطلبات عرض SCADA
• عدد النوافذ المتزامنة
• متطلبات إدخال HDMI / DP / SDI / IP

متطلبات المشروع

• صيانة أمامية أو خلفية
• ساعات العمل اليومية
• متطلبات التكرار
• بيئة التثبيت
• وجهة التسليم
• توقعات التثبيت أو التكليف

كلما كانت المعلومات أكثر اكتمالا، كلما كانت توصية الحل أكثر دقة.

---

11. لماذا يعتبر LED أفضل من طرق العرض التقليدية؟

بالنسبة للعديد من مشاريع غرف التحكم، يوفر LED العديد من المزايا الهامة مقارنة بطرق العرض التقليدية.

عرض سلس

على عكس جدران الفيديو LCD، لا يقوم LED بإنشاء حواف لوحة سميكة بين الصور.

حجم وشكل مرن

يمكن تغيير حجم الشاشة وفقًا لأبعاد الجدار الفعلية.

ملاءمة أفضل لتخطيطات النوافذ المتعددة

يعد السطح السلس مفيدًا بشكل خاص عند عرض المخططات والخرائط ولوحات المعلومات عبر مساحة كبيرة.

التكامل البصري العالي

يمكن للمشغلين عرض المزيد من المعلومات في بيئة عرض موحدة واحدة.

تحجيم أسهل على المدى الطويل

يمكن في كثير من الأحيان تكييف الحل بشكل أكثر مرونة أثناء التجديد أو الترقيات المستقبلية.

---

12. نهج حلول العرض JunChen

لمشاريع غرفة التحكم في المحطات الفرعية،عرض جون تشنيركز على نظام التصور LED وتنسيقه مع بيئة المراقبة الأوسع.

منطق التخطيط لدينا هو:

التطبيق ← مسافة العرض ← حجم الشاشة ← درجة البكسل ← الدقة ← مصادر الإشارة ← المعالج ← الصيانة ← التثبيت

بدلاً من التوصية بعرض سعر المتر المربع فقط، فإن النهج الأكثر احترافية هو أن تفهم أولاً:

• ما هي المعلومات التي يجب أن تظهر
• كم عدد المصادر التي يجب عرضها؟
• مدى قرب المشغلين من الجلوس
• مدى تفصيل المحتوى
• كيف سيتم الحفاظ على النظام في وقت لاحق

وهذا يساعد على تجنب المواصفات الزائدة والمواصفات الزائدة غير الضرورية.

للحصول على منطق التخطيط ذي الصلة، يمكنك أيضًا ربط هذه المقالة بما يلي:

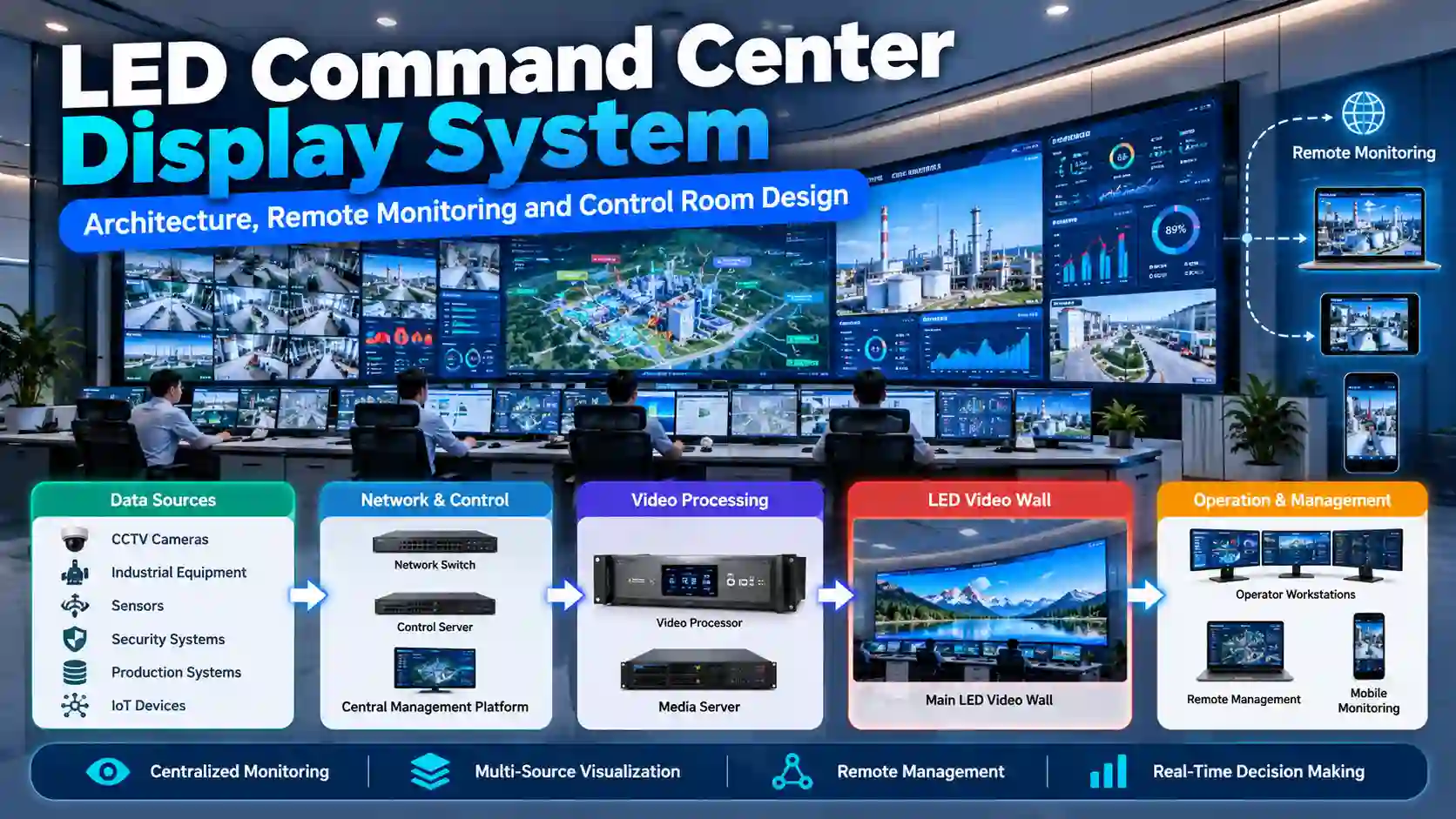

نظام عرض مركز القيادة LED: الهندسة المعمارية والمراقبة عن بعد وتصميم غرفة التحكم

تعمل هذه الصفحة بشكل جيد مثل الموضوع الأصلي لصفحة تطبيق الصناعة هذه.

---

13.الأسئلة الشائعة

ما هو جدار الفيديو LED لغرفة التحكم في المحطات الفرعية؟

إنه نظام عرض مركزي كبير يستخدم لتصور واجهات SCADA والكاميرات وأجهزة الإنذار والرسوم البيانية والخرائط والمعلومات التشغيلية الأخرى في بيئة مراقبة المحطات الفرعية.

ما هي درجة البكسل المناسبة لغرفة التحكم في المحطات الفرعية؟

يتم استخدام مصابيح LED ذات درجة الدقة الدقيقة مثل P0.9 إلى P2 بشكل شائع، ولكن الاختيار الصحيح يعتمد على مسافة المشاهدة والتفاصيل المطلوبة وحجم الغرفة والميزانية.

هل يمكن لجدار LED واحد أن يعرض عدة أنظمة في نفس الوقت؟

نعم. باستخدام معالج مناسب، يمكن للشاشة عرض نوافذ مستقلة متعددة من مصادر إدخال مختلفة في نفس الوقت.

هل يوصى بالصيانة الأمامية؟

نعم، في العديد من مشاريع غرف التحكم الداخلية، تكون الصيانة الأمامية أكثر عملية لأن الشاشة غالبًا ما يتم تركيبها بالقرب من الحائط.

هل يمكن لجدار LED عرض SCADA وCCTV معًا؟

نعم. يعد هذا أحد المتطلبات الأكثر شيوعًا في غرف التحكم في المحطات الفرعية.

ما الذي يجب على المشترين تقديمه قبل طلب عرض الأسعار؟

توفير أبعاد الغرفة وحجم الشاشة ومسافة المشاهدة ومتطلبات المصدر وتفضيلات الصيانة ووجهة المشروع.

---

14.الاستنتاج

محترفحل جدار الفيديو LED لغرف التحكم في المحطات الفرعيةينبغي تصميمها كجزء من نظام أكبر للرصد والتصور.

الهدف ليس مجرد تثبيت شاشة أكبر.

الهدف الحقيقي هو بناء منصة عرض تساعد المشغلين على إدارة المعلومات بشكل أكثر وضوحًا ومراقبة المعدات بشكل أكثر فعالية والاستجابة للظروف بسرعة أكبر.

وأهم عوامل الاختيار هي:

مسافة المشاهدة + حجم الشاشة + الدقة + مصادر الإشارة + معالجة الفيديو + الموثوقية + الصيانة

بالنسبة لتطبيقات المرافق والمحطات الفرعية، فإن الحل الأفضل هو الذي يوفر:

تصور واضح وتشغيل مستقر وإدارة مرنة للمصدر وقابلية الصيانة على المدى الطويل

هل تخطط لجدار LED لغرفة التحكم في المحطات الفرعية؟

أرسل JunChen اعرض ما يلي:

حجم غرفة التحكم + حجم الشاشة + مسافة المشاهدة + مصادر الإشارة + النوافذ المطلوبة + موقع المشروع

يمكننا المساعدة في التوصية بجدار فيديو LED وحل تحكم مناسب لمشروعك.

عرض جون تشن
قوانغتشو JunChen عرض التكنولوجيا المحدودة

واتساب:+86 188 1890 1997
بريد إلكتروني:admin@ledscreenwholesale.com
موقع إلكتروني:www.jcdisplay.com
