ما هو NovaStar H5 وكيف يعمل مع شاشات LED؟

مؤلف: JUNCHEN

2026-10-21

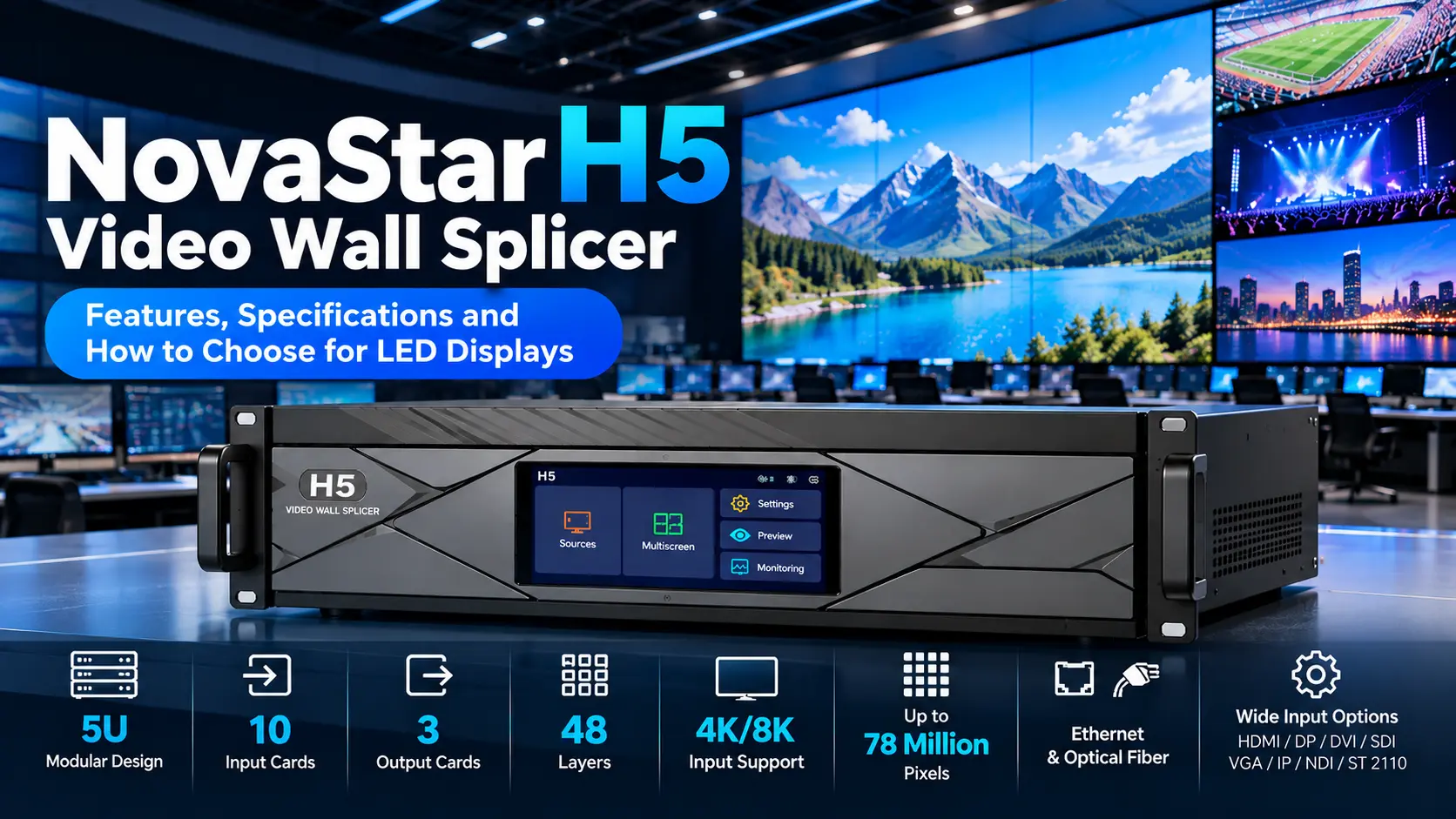

جهاز ربط جدار الفيديو NovaStar H5 لشاشات LED بتصميم وحدات 5U و48 طبقة ودعم إدخال 4K/8K

النوفا ستار H5عبارة عن أداة ربط جدار الفيديو المعيارية الاحترافية المصممة لأنظمة عرض LED الكبيرة والدقيقة.

على الرغم من أن العديد من مشتري LED يطلقون عليه اسممعالج فيديو H5، اسم منتج NovaStar الرسمي هو:

H5 فيديو جدار الربط

يتكامل H5معالجة الفيديو والتحكم في الفيديوويمكن أن يعمل أيضًا كمعالج ربط خالص. يسمح تصميمها المعياري بتثبيت بطاقات الإدخال والإخراج المختلفة وفقًا لمتطلبات كل مشروع LED. مواصفات جهاز ربط جدار الفيديو H5…

بالنسبة لمشروعات B2B LED، فإن هذا يجعل H5 مفيدًا بشكل خاص عندما تتطلب الشاشة ذلكسعة بكسل كبيرة، ومصادر فيديو متعددة، وشاشة عرض متعددة النوافذ، وإشارات 4K/8K أو النسخ الاحتياطي والمراقبة الاحترافية.

جدول المحتويات

ما هو نوفاستار H5؟
المواصفات الرئيسية لـ NovaStar H5
ما مقدار شاشة LED التي يمكن تحميلها بواسطة H5؟
ما المدخلات والمخرجات التي يدعمها H5؟
دعم متعدد الطبقات و4K/8K وHDR
أين يتم استخدام NovaStar H5؟
متى يجب عليك اختيار H5؟
كيفية تكوين H5 لشاشة LED
التعليمات
خاتمة

1. ما هو NovaStar H5؟

H5 هوجهاز ربط جدار الفيديو المعياري 5Uتم تطويرها لأنظمة العرض الاحترافية، وخاصة شاشات LED ذات المسافة الدقيقة.

تعني بنيتها المعيارية أن الهيكل لا يحتوي على تكوين موصل ثابت واحد. وبدلاً من ذلك، يمكن للمستخدمين تحديد بطاقات الإدخال والإخراج بناءً على المشروع.

يدعم H5 البطاقات القابلة للتبديل السريع ويمكن تهيئتها للتطبيقات بما في ذلك:

جدران فيديو LED ذات درجة دقة عالية
شاشات LED داخلية كبيرة
غرف التحكم
المسارح
يعرض المرحلة
قاعات المعارض
أنظمة البث
مساحات العرض للشركات

تصف NovaStar H5 بأنه مناسب للمعارض والعروض التقديمية وجدولة الإنتاج والإذاعة والتلفزيون والتعليم والبحث العلمي وتطبيقات تأجير المسرح. مواصفات جهاز ربط جدار الفيديو H5…

تعد هذه المرونة أحد الاختلافات الرئيسية بين H5 ومعالج فيديو LED ذو واجهة ثابتة أبسط.

2. المواصفات الرئيسية لـ NovaStar H5

بحسب المسؤولمواصفات جهاز ربط جدار الفيديو H5 V1.17.0، مواصفات الهيكل الرئيسية هي:

مواصفة	نوفا ستار H5
وحدة الرف	5U
الحد الأقصى لبطاقات الإدخال	10
الحد الأقصى لقنوات الإدخال	40
الحد الأقصى لبطاقات الإخراج	3
الحد الأقصى لقنوات الإخراج	12
الطبقات القصوى	48
استهلاك الطاقة	400 واط
أبعاد	482.6 × 532.8 × 228.2 ملم
الوزن الصافي	17 كجم
الضوضاء النموذجية	<45 ديسيبل (أ)<45 ديسيبل (أ)

مواصفات جهاز ربط جدار الفيديو H5…

بالنسبة لمشتري شاشات LED، فإن أهم المواصفات عادة هي:

سعة الإدخال + سعة الإخراج + إجمالي تحميل البكسل + كمية الطبقة

تحدد هذه ما إذا كان H5 مناسبًا للشاشة المطلوبة ونظام المحتوى.

3. ما مقدار شاشة LED التي يمكن تحميلها بواسطة H5؟

أحد أهم الأسئلة هو:

كم عدد البكسلات التي يمكن لـ NovaStar H5 التحكم فيها؟

لا توجد إجابة واحدة لأن السعة القصوى تعتمد على المثبتبطاقات إرسال LED.

يدعم H5 ما يصل إلى ثلاث بطاقات إخراج. وفقًا لمواصفات نظام NovaStar، يمكن أن تصل سعة التحميل القصوى لـ H5 إلى:

تكوين بطاقة إرسال LED	قدرة التحميل القصوى H5
H_16xRJ45 + 2xألياف	31.2 مليون بكسل
H_20xRJ45	39 مليون بكسل
H_4xfiber	62.4 مليون بكسل
H_4xfiber محسن	78 مليون بكسل

مواصفات جهاز ربط جدار الفيديو H5…

تدعم بطاقات الإرسال الفردية نفسها قدرات مختلفة. على سبيل المثال، يمكن لبطاقة H_16xRJ45+2xfiber واحدة تحميل ما يصل إلى10.4 مليون بكسل، بينما يمكن لبطاقة H_4xfiber واحدة تحميل ما يصل إلى20.8 مليون بكسل. تعتمد الأرقام الإجمالية الأعلى أعلاه على هيكل H5 الذي يدعم ما يصل إلى ثلاث بطاقات إخراج.

كيفية حساب شاشتك

يستخدم:

إجمالي البكسل = الدقة الأفقية × الدقة الرأسية

على سبيل المثال، شاشة LED بدقة:

4736 × 3584

يحتوي على ما يقرب من:

16.97 مليون بكسل

يجب بعد ذلك مقارنة إجمالي عدد وحدات البكسل بتكوين بطاقة الإرسال H5 المحدد.

ولهذا السبب لا ينبغي للمشترين أبدًا اختيار معالج يستخدم أبعاد الشاشة الفعلية فقط.

4. ما هي المدخلات والمخرجات التي يدعمها H5؟

تم تصميم H5 للمشاريع التي تستخدم أنواع إشارات متعددة.

اعتمادًا على بطاقات الإدخال المثبتة، تتضمن الواجهات المدعومة ما يلي:

HDMI وDisplayPort وDVI وSDI وVGA وCVBS وHDBaseT وIP وNDI وST 2110 والألياف الضوئية.

تؤكد المواصفات الرسمية أيضًا دعمها لـمعالجة مصدر فيديو 10 بت ومدخلات ومخرجات عالية الوضوح بدقة 4K. مواصفات جهاز ربط جدار الفيديو H5…

وهذا يعني أن النظام الاحترافي يمكنه توصيل عدة مصادر مثل:

خادم الوسائط + الكمبيوتر الشخصي + الكاميرا + نظام العرض التقديمي + موجز البث

وإدارتها من خلال منصة H5 واحدة.

بالنسبة لإخراج LED، يدعم H5 العديد من خيارات بطاقة الإرسال، بما في ذلك:

H_16xRJ45+2xfiber، H_20xRJ45، H_4xfiber وH_4xfiber المحسن.مواصفات جهاز ربط جدار الفيديو H5…

تدعم بعض بطاقات الإرسال أيضًا النقل البصري. يوضح دليل السلسلة H أنه يمكن توصيل المنافذ الضوئية من خلال محولات الألياف لنقل الإشارات لمسافات طويلة إلى شاشة LED. أدوات ربط جدار الفيديو من السلسلة H Us…

يكون هذا مفيدًا عندما تكون معدات التحكم بعيدة عن الشاشة.

5. دعم متعدد الطبقات و4K/8K وHDR

يعد H5 مفيدًا ليس فقط بسبب سعة البكسل الخاصة به، ولكن أيضًا لأنه يمكنه إنشاء تخطيطات شاشة معقدة.

يدعم نظام H5 الكامل ما يصل إلى:

48 طبقة

مواصفات جهاز ربط جدار الفيديو H5…

يمكن لبطاقة معالجة واحدة أن تدعم ما يصل إلى:

طبقات 16 × 2 ك,
8 × طبقات DL,
طبقات 4 × 4K، أو
طبقات 2 × 8K. مواصفات جهاز ربط جدار الفيديو H5…

يكون هذا مفيدًا عندما يحتاج جدار LED إلى عرض عدة مصادر في وقت واحد.

على سبيل المثال، قد تعرض شاشة غرفة التحكم ما يلي:

تغذية الكاميرا + لوحة القيادة + الخريطة + الفيديو + إشارة الكمبيوتر

على شاشة LED واحدة.

يدعم H5 أيضًا تنسيقات الإدخال عالية الدقة. اعتمادًا على بطاقة الإدخال المحددة، يمكن أن يدعم HDMI 2.1 ما يصل إلى8192 × 4320 @ 30 هرتزبينما يدعم DP 1.4 أيضًا تنسيقات الإدخال من فئة 8K. مواصفات جهاز ربط جدار الفيديو H5…

تشمل ميزات معالجة الصور الأخرى ما يلي:

HDR10، HLG ومعالجة 10 بتمما يوفر مرونة أكبر للمحتوى الاحترافي عالي الجودة. مواصفات جهاز ربط جدار الفيديو H5…

6. أين يتم استخدام NovaStar H5؟

يعد H5 بشكل عام أكثر ملاءمة لأنظمة LED الاحترافية المتوسطة إلى الكبيرة مقارنة بالشاشات الصغيرة البسيطة.

جدران فيديو LED ذات درجة دقة عالية

بالنسبة لقاعات الاجتماعات وصالات عرض الشركات ومراكز القيادة، يمكن لـ H5 إدارة جدران LED عالية الدقة ومصادر الإشارة المتعددة.

شاشات LED داخلية عملاقة

إن قدرتها الكبيرة على البكسل تجعلها مناسبة لشاشات LED عالية الدقة في المسارح والقاعات والمساحات التجارية الكبيرة.

أنظمة LED للمسرح والمسرح

قد يحتاج المسرح إلى التبديل بين خادم الوسائط والكاميرا والكمبيوتر ومصادر المحتوى الأخرى.

يمكن لـ H5 معالجة هذه المصادر وإرسال التركيبة النهائية إلى شاشة LED.

غرف التحكم

إدارة الشاشات المتعددة وطبقات الفيديو المتعددة تجعل H5 مناسبًا للتطبيقات التي تتطلب عدة نوافذ مراقبة في وقت واحد.

المعارض والعروض التقديمية

يمكن أن تعمل الإدارة المعدة مسبقًا والتبديل المرن للإشارات على تبسيط العروض التقديمية المتكررة وسير عمل الأحداث.

7. متى يجب عليك اختيار H5؟

يستحق H5 النظر فيه عندما يتطلب مشروع LED الخاص بك:

إجمالي عدد البكسل كبير
عدة HDMI أو DP أو SDI أو مدخلات أخرى
نوافذ فيديو متعددة
مصادر 4K أو 8K
عدة شاشات LED
نقل الألياف لمسافات طويلة
تكوين النسخ الاحتياطي
المراقبة المركزية
توسيع النظام في المستقبل

ومع ذلك، فإن H5 ليس الخيار الأفضل تلقائيًا لكل شاشة LED.

بالنسبة لشاشة صغيرة تستخدم مصدر HDMI واحدًا ودقة إجمالية منخفضة نسبيًا، قد يكون معالج NovaStar الأبسط كافيًا بالفعل.

توصية عرض JunChen

لا تقم بتحديد H5 لمجرد أنه معالج ذو مستوى أعلى.

أولا تحديد:

دقة الشاشة ← مصادر الإدخال ← كمية الطبقة ← سعة الإخراج ← مسافة الإرسال ← متطلبات النسخ الاحتياطي

ثم اختر المعالج والبطاقات.

ينتج عن هذا عادة نظام تحكم LED أكثر اقتصادا وموثوقية.

8. كيفية تكوين H5 لشاشة LED

قبل طلب H5، يجب على مورد LED أو مُتكامل النظام معرفة متطلبات المشروع الأساسية.

متطلبات المشروع	المعلومات المطلوبة
حجم الشاشة	العرض × الارتفاع
درجة البكسل	P1.25 / P1.5 / P2 / P2.5 إلخ.
القرار الإجمالي	العرض × الارتفاع بكسل
مصادر الإدخال	HDMI / DP / SDI / خادم الوسائط
عدد المصادر	كم عدد الإشارات
طبقات	عدد النوافذ المتزامنة
الانتقال	إيثرنت / الألياف الضوئية
النسخ الاحتياطي	مطلوب أم لا
كمية الشاشة	شاشات مفردة أو متعددة

سير عمل نظام LED النموذجي هو:

خادم الوسائط / الكمبيوتر / الكاميرا → NovaStar H5 → بطاقة إرسال LED → إيثرنت أو ألياف → بطاقات الاستلام → شاشة LED

يؤكد دليل السلسلة H أن بطاقات الإرسال يمكن توصيلها عبر Ethernet بشاشة LED، بينما يمكن استخدام الإخراج البصري للإرسال لمسافات طويلة. أدوات ربط جدار الفيديو من السلسلة H Us…

ولذلك، ينبغي اعتبار H5 كجزء مننظام التحكم LED الكامل، وليس كجهاز مستقل.

9.الأسئلة الشائعة

ما هو نوفاستار H5؟

NovaStar H5 هوجهاز ربط جدار الفيديو المعياري 5Uمصممة خصيصًا لأنظمة العرض LED الاحترافية وذات الدرجة الدقيقة. فهو يجمع بين إمكانيات معالجة الفيديو والتحكم في الفيديو. مواصفات جهاز ربط جدار الفيديو H5…

كم عدد بطاقات الإدخال التي يدعمها H5؟

يدعم H5 ما يصل إلى10 بطاقات إدخال و40 قناة إدخال. مواصفات جهاز ربط جدار الفيديو H5…

كم عدد بطاقات الإخراج التي يدعمها H5؟

وهو يدعم ما يصل إلى3 بطاقات إخراج و12 قناة إخراج. مواصفات جهاز ربط جدار الفيديو H5…

ما هو الحد الأقصى لقدرة التحميل H5؟

اعتمادًا على تكوين بطاقة الإرسال، يمكن لنظام H5 الكامل دعم ما يصل إلى78 مليون بكسلمع التكوين المحسن H_4xfiber. مواصفات جهاز ربط جدار الفيديو H5…

كم عدد الطبقات التي يدعمها H5؟

يدعم نظام H5 الكامل ما يصل إلى48 طبقة. مواصفات جهاز ربط جدار الفيديو H5…

هل يدعم NovaStar H5 إدخال 8K؟

نعم. يمكن أن تدعم بطاقات الإدخال HDMI 2.1 وDP المتوافقة إشارات فئة 8K، اعتمادًا على الدقة ومعدل الإطارات وتنسيق الألوان وعمق البت. مواصفات جهاز ربط جدار الفيديو H5…

هل يمكن لـ H5 استخدام الألياف الضوئية؟

نعم. تدعم بطاقات الإرسال H5 المتوافقة النقل البصري، مما يجعل النظام مناسبًا للتركيبات حيث يتم فصل المعالج وشاشة LED بمسافة طويلة. أدوات ربط جدار الفيديو من السلسلة H Us…

10.الاستنتاج

الجهاز ربط جدار الفيديو NovaStar H5تم تصميمه لمشاريع شاشات LED الاحترافية التي تحتاج إلى المزيد من قوة المعالجة والمرونة مقارنة بوحدة تحكم LED الأساسية.

وتشمل قدراتها الرئيسية ما يلي:

5U هيكل وحدات
10 بطاقات إدخال / 40 قناة إدخال
3 بطاقات إخراج / 12 قناة إخراج
ما يصل إلى 48 طبقة
ما يصل إلى 78 مليون بكسل حسب التكوين
دعم الإدخال 4K / 8K
HDR ومعالجة 10 بت
إيثرنت ونقل الألياف الضوئية

بالنسبة لجدران LED الكبيرة والشاشات الدقيقة والمسارح والمعارض وغرف التحكم، يمكن أن يوفر H5 منصة مرنة لإدارة الإشارات المتعددة وأحمال البكسل الكبيرة.

ولكن يجب دائمًا تحديد تكوين H5 الصحيح من خلال المشروع الفعلي:
